01 Mai 2007


Nach einer kleinen Nachtschicht ist auch schon die KIO2 fertig. Diese kleinen Module gehen recht locker flockig von der Hand. ;-)

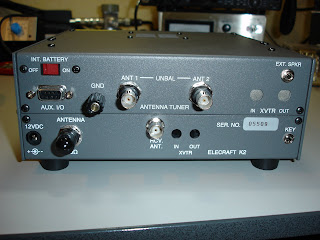

Hier ist gleich eine Modifikation eingebaut die für das Betreiben der PA ausserhalb des K2 in einem externen Gehäuse notwendig ist. Es handelt sich um L1 auf dem KIO AUX Board das, wie auf der Seite von KK7P beschrieben ist, gewickelt wurde. Die original L1 Spule verträgt nur 10 mA - 15 mA und die PA braucht in Ruhe schon ca. 65 mA wenn Sie extern angeschlossen wird. Anbei wieder die berüchtigten Bilder... ;-)
Ich habe auch mal eine Seitenansicht des K2 mit offener Seite angefügt auf der man schön sehen kann wie eng und doch aufgeräumt es da zu geht. Nun fehlt nur noch das KSB2 Modul welches noch huckepack auf die RF Platine kommt. Direkt hinter den Filter-Quarzen die man auf der Seitenansicht erkennen kann.
